Produktbeskrivning
Automatsäkring, för kompromisslös säkerhet och komfort!
En automatsäkring eller dvärgbrytare är en automatisk elektrisk strömbrytare som är till för att skydda din elektriska krets från skador som orsakas av överström och kortslutning.
Dvärgbrytarserien S 200 S kompletterar den etablerade ABB System pro M compact -produktserien. Tack vare den verktygsfria snabbanslutningsteknologin kan S 200 S kopplas in mycket snabbare och enklare än dvärgbrytarebrytare med skruvanslutning. Monteras på DIN skena: 35 mm x 15 mm monteringsskena, 35 mm x 7.5 mm monteringsskena.
Alla typer av kablar kan anslutas. De finns i olika karaktäristik (B, C), 1- och 3-Poliga, brytarkapacitet (upp till 6kA vid 230/400V AC) och märkström (upp till 20A). Alla dvärgbrytare i S200M-serien uppfyller IEC/EN 60898-1.
Teknisk information
Bredd netto: 17.5 mm
Djup netto: 69 mm
Höjd netto: 88 mm
Nettovikt: 0.1kg
Standarder: IEC/EN 60898-1
Antal poler: 1
Utlösningskarakteristik: C
Märkström (In): 13 A
Märkdriftspänning: acc. to IEC 60898-1 230 / 400 V AC
Märk isolationsspänning (Ui): acc. to IEC/EN 60664-1 440 V
Arbetsspänning: Maximum (Incl. Tolerance) 253 V AC, Maximum 253 V AC,
Minimum 12 V AC
Märkfrekvens (f): 50 Hz, 60 Hz
Märkkortslutningsström (Icn): (230 / 400 V AC) 6 kA, (230 V AC) 6 kA
Energibegränsningsklass: 3
Överspänningskategori: III
Miljökrav: 2
Märkstötspänning (Uimp): 4 kV, (6.2 kV @ sea level), (5.0 kV @ 2000 m)
Isolationstestspänning: 50 / 60 Hz, 1 min: 2 kV
Skyddsform: IP20
Anmärkning: IP40 i en kapsling med dörr
Electrical Endurance: 20000 AC cycle
Mekanisk livslängd (Nendu): 20000 cycle
Plinttyp: Snabbanslutning
Anslutningskapacitet: Busbar (Supply) 10mm², Busbar 10 / 10 mm², Conductor (Supply) 0.75 ... 35 mm², Rigid 0.75 ... 35 mm²,
Åtdragnigsmoment: 2.8 Nm
Rekommenderad skruvmejsel: Pozidriv 2
Omgivningstemperatur luft: Operation -25 ... +55 °C, Storage -40 ... +70 °C
Miljökrav: 28 cycles, with 55 °C / 90-96 % and 25 °C / 95-100 %
Bredd netto: 17.5 mm
Djup netto: 69 mm
Höjd netto: 88 mm
Nettovikt: 0.1kg
Standarder: IEC/EN 60898-1
Antal poler: 1
Utlösningskarakteristik: C
Märkström (In): 13 A
Märkdriftspänning: acc. to IEC 60898-1 230 / 400 V AC
Märk isolationsspänning (Ui): acc. to IEC/EN 60664-1 440 V
Arbetsspänning: Maximum (Incl. Tolerance) 253 V AC, Maximum 253 V AC,
Minimum 12 V AC
Märkfrekvens (f): 50 Hz, 60 Hz
Märkkortslutningsström (Icn): (230 / 400 V AC) 6 kA, (230 V AC) 6 kA
Energibegränsningsklass: 3
Överspänningskategori: III
Miljökrav: 2
Märkstötspänning (Uimp): 4 kV, (6.2 kV @ sea level), (5.0 kV @ 2000 m)
Isolationstestspänning: 50 / 60 Hz, 1 min: 2 kV
Skyddsform: IP20
Anmärkning: IP40 i en kapsling med dörr
Electrical Endurance: 20000 AC cycle
Mekanisk livslängd (Nendu): 20000 cycle
Plinttyp: Snabbanslutning
Anslutningskapacitet: Busbar (Supply) 10mm², Busbar 10 / 10 mm², Conductor (Supply) 0.75 ... 35 mm², Rigid 0.75 ... 35 mm²,
Åtdragnigsmoment: 2.8 Nm
Rekommenderad skruvmejsel: Pozidriv 2
Omgivningstemperatur luft: Operation -25 ... +55 °C, Storage -40 ... +70 °C
Miljökrav: 28 cycles, with 55 °C / 90-96 % and 25 °C / 95-100 %
Artikeldata

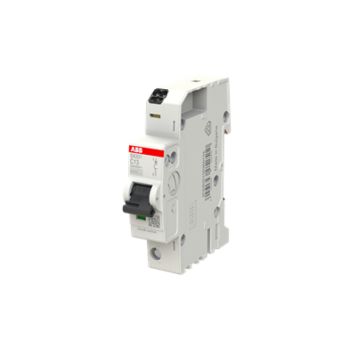

Produktnamn | DVÄRGBRYTARE, 13A, S201S-C13 1-POLIG, C- |
---|---|
Artikelnummer | 1253160 |
Vikt | 0.105000 |
EAN-nr | 4016779709422 |
Netto vikt | 0.100 |
Varumärke | ABB |
