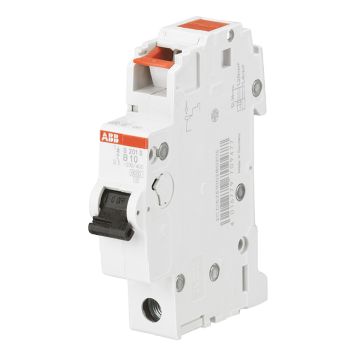

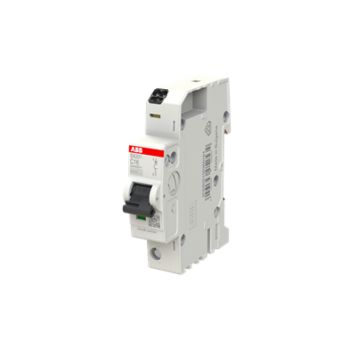

DVÄRGBRYTARE, 16A, S201S-C16 1-POLIG, C-

En automatsäkring eller dvärgbrytare är en automatisk elektrisk strömbrytare som är till för att skydda din elektriska krets från skador som orsakas av överström och kortslutning.

Dvärgbrytarserien S 200 S kompletterar den etablerade ABB System pro M compact -produktserien. Tack vare den verktygsfria snabbanslutningsteknologin kan S 200 S kopplas in mycket snabbare och enklare än dvärgbrytarebrytare med skruvanslutning. Alla typer av kablar kan anslutas. Monteras på DIN skena: 35 mm x 15 mm monteringsskena, 35 mm x 7.5 mm monteringsskena.



De finns i olika karaktäristik (B, C), 1- och 3-Poliga, brytarkapacitet (upp till 6kA vid 230/400V AC) och märkström (upp till 20A). Alla dvärgbrytare i S200M-serien uppfyller IEC/EN 60898-1.

Teknisk information
Bredd netto: 52.5 mm
Djup netto: 69 mm
Höjd netto: 89 mm
Nettovikt: 0.3kg
Standarder: IEC/EN 60898-1
Antal poler: 3
Utlösningskarakteristik: C
Märkström (In): 10 A
Märkdriftspänning: acc. to IEC 60898-1 440 V AC
Märk isolationsspänning (Ui): acc. to IEC/EN 60664-1 440 V
Arbetsspänning: Maximum (Incl. Tolerance) 440V AC, Maximum 440V AC,
Minimum 12 V AC
Märkfrekvens (f): 50 Hz, 60 Hz
Märkkortslutningsström (Icn): (400 V AC) 6 kA
Energibegränsningsklass: 3
Överspänningskategori: III
Miljökrav: 2
Märkstötspänning (Uimp): 4 kV, (6.2 kV @ sea level), (5.0 kV @ 2000 m)
Isolationstestspänning: 50 / 60 Hz, 1 min: 2 kV
Skyddsform: IP20
Anmärkning: IP40 i en kapsling med dörr
Electrical Endurance: 20000 AC cycle
Mekanisk livslängd (Nendu): 20000 cycle
Plinttyp: Snabbanslutning
Anslutningskapacitet: Busbar (Supply) 10mm², Busbar 10 / 10 mm², Conductor (Supply) 0.75 ... 35 mm², Rigid 0.75 ... 35 mm²,
Åtdragnigsmoment: 2.8 Nm
Rekommenderad skruvmejsel: Pozidriv 2
Omgivningstemperatur luft: Operation -25 ... +55 °C, Storage -40 ... +70 °C
Miljökrav: 28 cycles, with 55 °C / 90-96 % and 25 °C / 95-100 %
