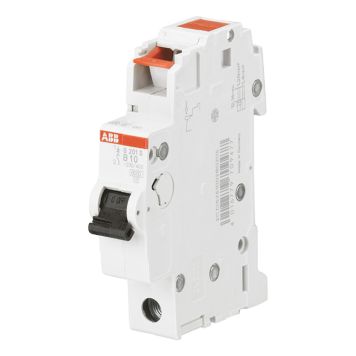

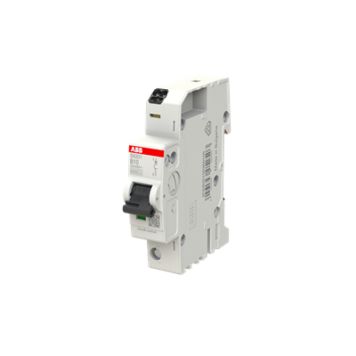

DVÄRGBRYTARE ABB 10A S201S-B10

Automatsäkring, för kompromisslös säkerhet och komfort!

En automatsäkring eller dvärgbrytare är en automatisk elektrisk strömbrytare som är till för att skydda din elektriska krets från skador som orsakas av överström och kortslutning.



Dvärgbrytarserien S 200 S kompletterar det etablerade ABB Systemet pro M compact -produktserien. Tack vare den verktygsfria snabbanslutningsteknologin kan den kopplas in mycket snabbare och enklare än dvärgbrytarebrytare med skruvanslutning, alla typer av kablar kan anslutas. Monteras på DIN skena, 35x15 mm monteringsskena, 35x7.5 mm monteringsskena.



De finns i olika karaktäristik (B, C), 1- och 3-Poliga, brytarkapacitet (upp till 6kA vid 230/400V AC) och märkström (upp till 20A). Alla dvärgbrytare i S200M-serien uppfyller IEC/EN 60898-1.



Teknisk information
Bredd netto: 17.5 mm
Djup netto: 69 mm
Höjd netto: 88 mm
Nettovikt: 0.1 kg
Tekniskt
Standarder: IEC/EN 60898
Antal poler: 1
Utlösningskarakteristik: B
Märkström (In): 10 A
Märkdriftspänning: acc. to IEC 60898-1 230 / 400 V AC,
Märk isolationsspänning (Ui): acc. to IEC/EN 60664-1 440 V
Arbetsspänning: Maximum (Incl. Tolerance) 253 V AC, Maximum 253 V AC, Minimum 12 V AC
Märkfrekvens (f): 50 Hz, 60 Hz
Märkkortslutningsström(Icn): (230 / 400 V AC) 6 kA
Energibegränsningsklass: 3
Överspänningskategori: III
Miljökrav: 2
Märkstötspänning (Uimp): 4 kV, (6.2 kV @ sea level), (5.0 kV @ 2000 m)
Isolationstestspänning: 50 / 60 Hz, 1 min: 2 kV
Skyddsform: IP20
Anmärkning: IP40 i en kapsling med dörr
Electrical Endurance: 20000 AC cycle
Mekanisk livslängd (Nendu): 20000 cycle
Plinttyp: Snabbanslutning
Anslutningskapacitet: Busbar 10 / 10 mm², Flexible with Ferrule 0.75 ... 25 mm²,
Flexible 0.75 ... 25 mm², Rigid 0.75 ... 35 mm², Stranded 0.75 ... 35 mm²
Åtdragnigsmoment: 2.8 Nm
Rekommenderad skruvmejsel: Pozidriv 2
Miljö
Omgivningstemperatur luft: Operation -25 ... +55 °C, Storage -40 ... +70 °C
Miljökrav: 28 cycles, with 55 °C / 90-96 % and 25 °C / 95-100 %
