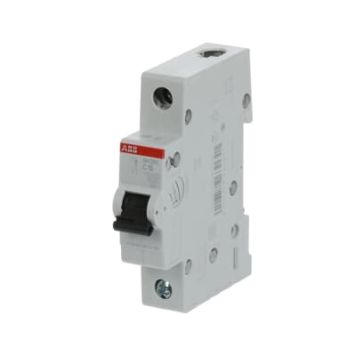

DVÄRGBRYTARE, 16A, SH201-C16 1-POLIG, C-

Automatsäkring, för kompromisslös säkerhet och komfort!

En automatsäkring eller dvärgbrytare är en automatisk elektrisk strömbrytare som är till för att skydda din elektriska krets från skador som orsakas av överström och kortslutning.



Compact Home SH200 är en modern serie av lättmonterade
dvärgbrytare. De har två olika utlösningsmekanismer, den termiska utlösningsmekanismen för överbelastningsskydd samt den elektromekaniska utlösningsmekanismen för kortslutningsskydd. Monteras på DIN skena: 35 mm x 15 mm monteringsskena, 35 mm x 7.5 mm monteringsskena.



De finns i olika karaktäristik (B, C), konfigurationer (1P, 1P + N, 2P, 3P, 3P + N, 4P), brytarkapacitet (upp till 6kA vid 230/400V AC) och märkström (upp till 40A). Alla dvärgbrytare i SH200-serien uppfyller IEC/EN 60898-1.



Teknisk information
Bredd netto: 52.5 mm
Djup netto: 69 mm
Höjd netto: 85 mm
Nettovikt: 0.375kg
Standarder: IEC/EN 60898-1
Antal poler: 3
Utlösningskarakteristik: C
Märkström (In): 16 A
Märkdriftspänning: acc. to IEC 60898-1 400 V AC
Märk isolationsspänning (Ui): acc. to IEC/EN 60664-1 440 V
Arbetsspänning: Maximum (Incl. Tolerance) 440V AC, Maximum 440V AC,
Minimum 12 V AC
Märkfrekvens (f): 50 Hz, 60 Hz
Märkkortslutningsström (Icn): (400 V AC) 6 kA
Energibegränsningsklass: 3
Överspänningskategori: III
Miljökrav: 2
Märkstötspänning (Uimp): 4 kV, (6.2 kV @ sea level), (5.0 kV @ 2000 m)
Isolationstestspänning: 50 / 60 Hz, 1 min: 2 kV
Skyddsform: IP20
Anmärkning: IP40 i en kapsling med dörr
Electrical Endurance: 20000 AC cycle
Mekanisk livslängd (Nendu): 20000 cycle
Plinttyp: Skruvanslutning
Anslutningskapacitet: Conductor 25 / 25 mm², Flexible with Ferrule 0.75 ... 16 mm², Flexible 0.75 ... 16 mm², Rigid 0.75 ... 25 mm², Stranded 0.75 ... 25 mm²
Åtdragnigsmoment: 2 Nm
Rekommenderad skruvmejsel: Pozidriv 2
Omgivningstemperatur luft: Operation -25 ... +55 °C, Storage -40 ... +70 °C
Miljökrav: 28 cycles, with 55 °C / 90-96 % and 25 °C / 95-100 %
