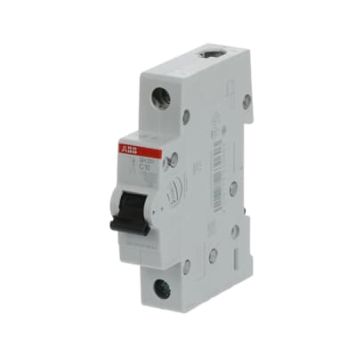

DVÄRGBRYTARE ABB 10A, SH201-C10

54,95 kr
Automatsäkring, för kompromisslös säkerhet och komfort!

En automatsäkring eller dvärgbrytare är en automatisk elektrisk strömbrytare som är till för att skydda din elektriska krets från skador som orsakas av överström och kortslutning....
Se fullständig produktbeskrivning

Hemleverans

Ange postnummer för att se lager och leveransinformation.

Lagerstatus i varuhus:

Produktbeskrivning

Automatsäkring, för kompromisslös säkerhet och komfort!

En automatsäkring eller dvärgbrytare är en automatisk elektrisk strömbrytare som är till för att skydda din elektriska krets från skador som orsakas av överström och kortslutning.

Compact Home SH200 är en modern serie av lättmonterade dvärgbrytare. De har två olika utlösningsmekanismer, den termiska utlösningsmekanismen för överbelastningsskydd samt den elektromekaniska utlösningsmekanismen för kortslutningsskydd. De finns i olika karaktäristik (B, C), konfigurationer (1P, 1P + N, 2P, 3P, 3P + N, 4P), brytarkapacitet (upp till 6kA vid 230/400V AC) och märkström (upp till 40A). Alla dvärgbrytare i SH200-serien uppfyller IEC/EN 60898-1.

Teknisk information
Bredd netto: 17.5 mm
Djup netto: 69 mm
Höjd netto: 85 mm
Nettovikt: 0.125kg
Standarder: IEC/EN 60898-1
Antal poler: 1
Utlösningskarakteristik: C
Märkström (In): 20 A
Märkdriftspänning: acc. to IEC 60898-1 230 / 400 V AC
Märk isolationsspänning (Ui): acc. to IEC/EN 60664-1 440 V
Arbetsspänning: Maximum (Incl. Tolerance) 253 V AC, Maximum 253 V AC,
Minimum 12 V AC
Märkfrekvens (f): 50 Hz, 60 Hz
Märkkortslutningsström (Icn): (230 / 400 V AC) 6 kA
Energibegränsningsklass: 3
Överspänningskategori: III
Miljökrav: 2
Märkstötspänning (Uimp): 4 kV, (6.2 kV @ sea level), (5.0 kV @ 2000 m)
Isolationstestspänning: 50 / 60 Hz, 1 min: 2 kV
Skyddsform: IP20
Anmärkning: IP40 i en kapsling med dörr
Electrical Endurance: 20000 AC cycle
Mekanisk livslängd (Nendu): 20000 cycle
Plinttyp: Skruvanslutning
Anslutningskapacitet: Conductor 25 / 25 mm², Flexible with Ferrule 0.75 ... 16 mm², Flexible 0.75 ... 16 mm², Rigid 0.75 ... 25 mm², Stranded 0.75 ... 25 mm²
Åtdragnigsmoment: 2 Nm
Rekommenderad skruvmejsel: Pozidriv 2
Monteras på DIN skena: 35 mm x 15 mm monteringsskena, 35 mm x 7.5 mm monteringsskena
Omgivningstemperatur luft: Operation -25 ... +55 °C, Storage -40 ... +70 °C
Miljökrav: 28 cycles, with 55 °C / 90-96 % and 25 °C / 95-100 %
Mer information
Produktnamn DVÄRGBRYTARE ABB 10A, SH201-C10
Artikelnummer 2143604A
Vikt 0.130000
EAN-nr 4016779630603
Netto vikt 0.13
Varumärke ABB
Typ AUTOMATSÄKRING
